probleme nmea 2000 branchement gps

je viens d'acquerir un gps garmin 6008 je l'ai branché, il fonctionne parfaitement avec les cartes mais pour brancher l'antenne (garmin) probleme: la sortie d'antenne est 5 broches males et le cable d'antenne 5 broches males (cela ne va pas ensemble...) alors je contacte TYboat qui m'informe que je ne peux pas me brancher directement il me faut installer un réseau nmea 2000, 140 euros plus tard je reçois les cables et une prise en Té supplementaire, mais il me manque encore une seconde prise femelle. avez vous des conseils pour obtenir une seconde sortie femelle sur ce réseau car les connecteurs en Té(18 euros) ont qu'une seule prise femelle qui sert a la connection sur le réseau.merci aux nemeaistes!!!

L'équipage
#Technique
Scorpion PepperScorpion Pepper
1j
fxvtfxvt
1j

Hello,

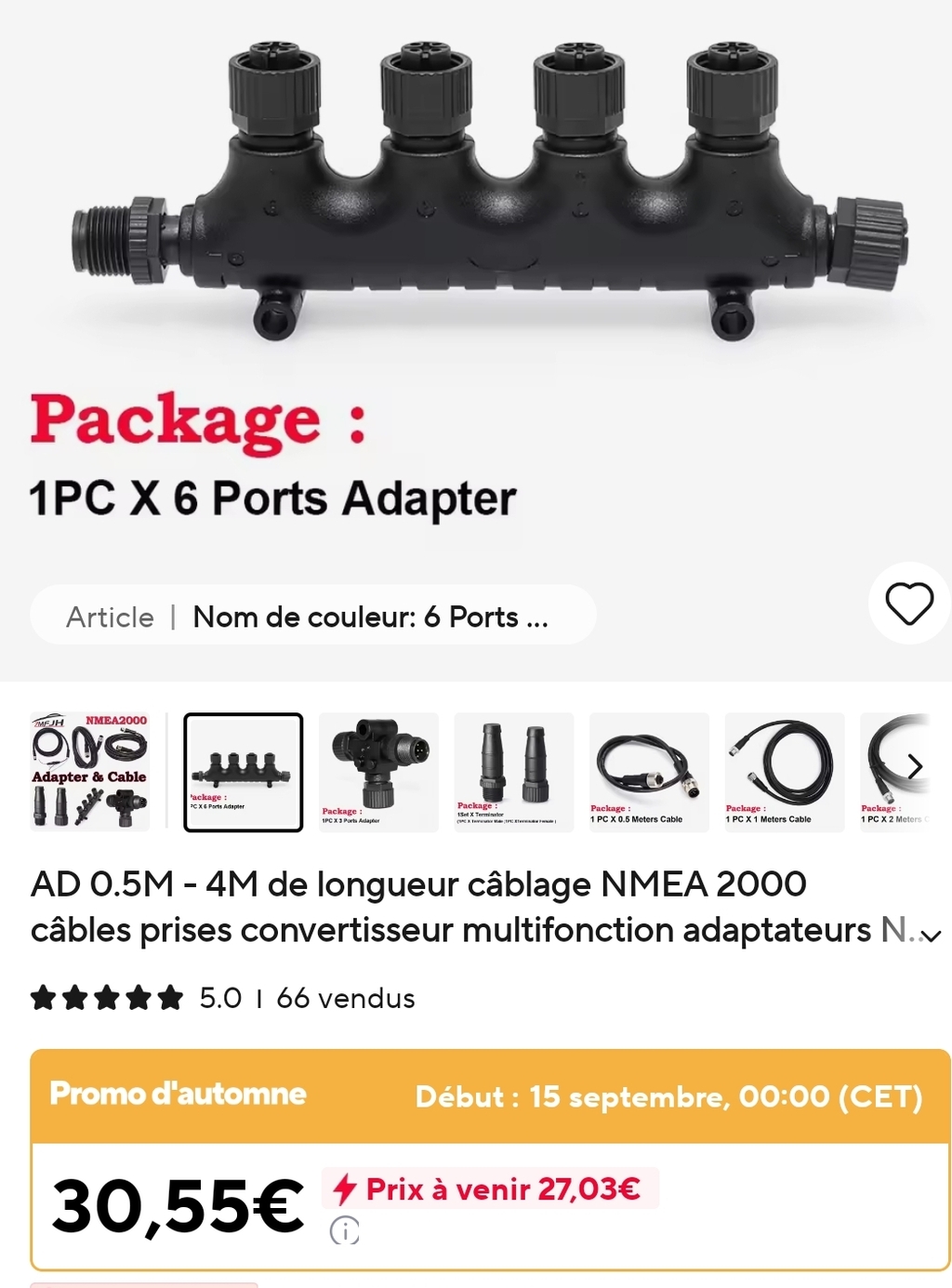

Tu peux remplacer les T par des hubs NMEA2000.
C'est comme une multiprise avec 4, 5 ou 6 sorties.
a.aliexpress.com[...]EIAmbX4
Au passage,tu n'en parles pas, as tu bien les bouchons de terminaison ?
Amicalement.
FX

Scorpion Pepper:merci qu'appelle tu les bouchons? les bouchons en caoutchouc?·le 13 sept. 09:56
Lady_C:un peu de lecture s'impose : www.svb-marine.fr[...]rd.html ·le 13 sept. 09:57
Scorpion Pepper:sur la photo il n'y a que des males pourquoi cette mysoginie? il me faut 2 sortie femelle , je pense que je vais devoir faire de la chirurgie sur les cables !!·le 13 sept. 10:00
Lady_C:non, ce sont des prises femelles, pas de connecteurs métal visibles·le 13 sept. 10:02
Scorpion Pepper:lady C j'ai beau lire le tuto je ne vois pas de prise avec 2 connecteurs femelle, j'ai besoin de brancher l'antenne (prise male) sur le gps prise male... ·le 13 sept. 10:08
Scorpion Pepper:sur la photo il y a 1 femelle et 5 males!!·le 13 sept. 10:09
Lady_C:un connecteur mâle a ses contacts métal visibles là, ce sont 5 connecteurs femelle (4 dessus et 1 à droite), et un mâle (1 à gauche)c'est le contact métal visible qui fait qu'on nomme "mâle", et pas la forme du "plastique"·le 13 sept. 10:23
Fabien83:C'est normal qu'il y ait confusion. Il s'agit de connecteurs non-binaires. ·le 13 sept. 15:34
Ajouter un commentairePublier
sterwensterwen
1j

Bonjour @Scorpion Pepper,

Tout ce qu'a dit Lady_C est juste, mais je propose de reprendre le problème depuis le début.

Tes deux appareils (MFD + GPS) ont des connecteurs mâle. C'est le standard. Il sont connectés à la dorsale (il en faut toujours une) par des cordons (en français un câble avec un connecteur à chaque bout s'appelle un cordon) femelle(côté appareil)-mâle(côté dorsale).

Donc en sus des deux cordons, il te faut pour une dorsale minimum:
2 raccords en Té (MFF) ou un raccord double(MFFF). Lady_C t'en propose un quadruple, mais tu peux te contenter d'un double.
Ensuite il te faut deux terminaisons de bus: une mâle et une femelle qui vont se connecter sur les deux connecteur libres des Tés ou du raccord double. Le lien donné sur SVB est très bin.
La liste de course complète (dont tu as déjà une partie):
- cordon de raccordement MF x2
- raccord en Té MFF x2
- Terminaison M
- Terminaison F

Je préfère nettement les produits Amphenol que l'on trouve sur SVB par rapport à ce que l'on trouve sur AliExpress. Il n'y a pas photo sur la qualité. Ensuite, c'est ton choix.

fxvtfxvt
1j1j

Hello,
Si je comprends bien l'antenne à brancher est une antenne gps.
Si c'est bien ça il faut ajouter quelque chose à la liste des courses, c'est l'alimentation électrique de l'antenne. Alimentation qui passe par le réseau. Car ce n'est pas le traceur qui va alimenter l'antenne, même s'il a lui-même sa propre alimentation.
Supposons que tu aies acquis un hub 6 prises (donc 4 sorties) comme sur la photo plus haut, de gauche à droite on branche:
- prise "horizontale de gauche" : un bouchon de terminaison , mâle ou femelle, selon le sens.
- prise verticale 1 : câble vers le traceur
- prise verticale 2 : câble vers antenne gps
- prise verticale 3 : CABLE D'ALIMENTATION . Il se termine en général par un fusible et un interrupteur et 2 fils libres noir/rouge qui vont à du -/+ 12v . Cela alimentera électriquement l'antenne gps.
- prise verticale 4 : ne rien brancher, sera libre pour plus tard un autre appareil en nmea2000
- prise "horizontale de droite" : un bouchon de terminaison , mâle ou femelle, selon le sens.
Il faut donc que tu ajoute un câble d'alimentation nmea2000. Il est souvent de couleur jaune et n'a donc que 2 fils à l'intérieur.
www.svb-marine.fr[...]le.html
Dit comme ça et par petits bouts ça semble compliqué et laborieux, mais non, le nmea2000 est plus simple et fiable que l'ancien.
Amicalement.
FX

sterwen:Merci fxvt. J'avais oublié l'alim dans ma liste de course. Autant pour moi.·le 13 sept. 16:39
Ajouter un commentairePublier
Scorpion PepperScorpion Pepper
16h

merci pour toutes vos réponses:probleme résolu TYboat m'a envoyé les bons raccords c'est moi qui etait perdu dans les prises transgenres!! cela n'empeche que tout ce fatras de cable pour simplement brancher une antenne me chagrine !!

fxvt:Mais non, mais non...!! C'est très bien d'être passé en nmea2000.
Tu verras que c'est fiable et que quand tu voudras ajouter un autre appareil tu n'auras qu'une question à te poser ("est-ce compatible nmea2000 ?") et un fil à brancher.
Alors qu'en nmea0183 il n'y a qu'à voir le nombre d'appels à l'aide sur le forum et ça donne une idée de la complexité: plein de petits fils de couleur, nmea+, nmea -, masse, input+ output-..., des vitesses de transmission à régler, un multiplexeur à ajouter et à paramétrer...
N'aies pas de regrets ou d'inquiétude.
Amicalement.
FX ·le 14 sept. 10:03
Ajouter un commentairePublier
