Problème d'affichage carte sur Traceur C80

Bonjour
Je n'arrive pas à charger la carte de ma compactFlash lorsque je l'insère dans mon traceur C80.
Seule la carte du système par défaut s'affiche par défaut, mais pas les données carto de la compactFlash.
J'ai beau parcourir le manuel de long en large, je n'ai pas trouvé l'astuce pour que le traceur arrive à lire et à charger les données de la cartourche.

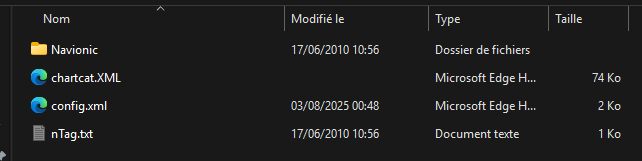

J'ai vérifié sur mon PC, la compactflash contient bien des fichiers d'origine.
Est ce quelqu'un connait la combine et saurait m'aider ?
Bonne journée !

L'équipage
#c80#raymarine
KorriganeKorrigane
28 nov. 2025
fxvtfxvt
28 nov. 2025

Hello,
Nous avons eu ce problème cet été après avoir retiré puis remis la carte. On la remise plusieurs fois dans succès. Ça a fini par fonctionner en mettant un coup de bombe contact sur la carte et les pins.
Ça peut venir aussi des minuscules pins situées au fond de la fente d'insertion. Dans ce cas il faut démonter l'appareil et les remettre en place, mais c'est très très délicat.
Amicalement.
FX

LeMokoLeMoko
28 nov. 2025

Bonjour Korrigane

Très certainement l'état des contacts, vers de gris sur les pines dans le puit à carte et possible à ta carte. A l'inverse de FXVT ne pas insister car selon les faux contacts c'est un coup à cramer la carte (du vécu).

Le Moko

fxvt:Oui, tu as raison, ça peut griller si certains pins de la carte ne font pas contact. Mais franchement, au début quand ça ne marche pas on se dit naturellement qu'on a mal mis la carte et on réessaye bêtement de la réinsérer. ·le 28 nov. 14:12
LeMoko:Oui tu as raison c'est comme cela que ça arrive . C'est pour cela que j'ai mis du vécu 😓·le 28 nov. 14:48
Korrigane:Vous me confirmer donc qu’il n’y a pas de manip particulière à faire pour lire la carte. Une fois insérée, le carré va lire automatiquement les données sur la carte ? ·le 30 nov. 14:12
Korrigane:Vous me confirmer donc qu’il n’y a pas de manip particulière à faire pour lire la carte. Une fois insérée, le carré va lire automatiquement les données sur la carte ? ·le 30 nov. 14:12
LeMoko:Oui effectivement pas de manip·le 30 nov. 14:36
Ajouter un commentairePublier
KorriganeKorrigane
30 nov. 2025

Bonjour à tous et merci pour vos retours. Après plusieurs essais avec un nettoyant contact, malheureusement toujours pas d’affichage de carte. Je soupçonne donc un défaut interne de la carte lors du chargement :( peut être un problème de fichier corrompu au chargement ? Quelqu’un aurait-il une carte en double pour que je puisse faire un essai ?

LeMoko:Ou malheureusement tu as peut être flingué la carte. Avant de tester la carte d'un copain être hyper sur que les piles dans le puit soient nickel. Si tu le sens c'est d' ouvrir le traceur afin de sortir le bloc de "pines" et de pouvoirs faire un nettoyage avec petite brosse et produit contact.C'est exactement comme cela que j'ai flingué ma carte en testant le traceur du copain dans la meme situation que toi, alors prudence...·le 30 nov. 14:42
Korrigane:Pas de souci pour l’ouvrir, je pratique avec soin. Par contre, ce que je ne comprends pas, c’est que la carte et son contenu s’affiche bien sur un lecteur compact flash sur PC. … donc elle ne semble pas flinguee ? ·le 30 nov. 15:01
Korrigane:Du coup, est ce qu’il y a moyen de vérifier l’intégrité du contenu d’une carte CompactFlash ? C’est une navionics gold·le 30 nov. 15:03
fxvt:J'ai démonté un C80 , on accède sans peine au connecteur mâle regroupant les pins. C'est simple de vérifier si l'une d'entre elles est enfoncée. Pas compliqué non plus de presser sur une pin pour la remettre au niveau des autres.
Amicalement.
FX ·le 30 nov. 15:08
Lady_C:Avec precaution.
Ca casse assez facilement.·le 30 nov. 15:46
LeMoko:Si il s'affiche bonne nouvelle, FXVT à raison de rappeler l'enfoncement d'une pine.·le 30 nov. 15:53
Ajouter un commentairePublier
yannbisyannbis
30 nov. 2025

pour éviter la censure de ce fil, je préconise soit l'emploi du mot anglais pin soit du français broche ;-))

KorriganeKorrigane
30 nov. 2025

Bonsoir
Bingo ! C’était bien les pins de connexion le problème. Non pas qu’elles étaient tordues ou oxydées, mais certaines d’entre elles s’étaient déplacées sûrement en enlevant la carte et n’étaient plus en contact avec le circuit imprimé.
Après les avoir méticuleusement replacées, la carte s’affiche correctement sur le traceur !
Je tiens à vous remercier pour vos bons conseils et à dire qu’Hisse et Ho reste quand même un super site d’échange et d’entraide !
A bientôt

LeMoko:Super, et pour faire plaisir à Yannbis tout est dans les broches...·le 30 nov. 18:51
fxvt:Content pour toi ! 👍·le 30 nov. 19:28
yannbis:bravo! ;-)·le 30 nov. 20:28
Ajouter un commentairePublier
