Demande conseils rénovation distribution électrique sunfizz

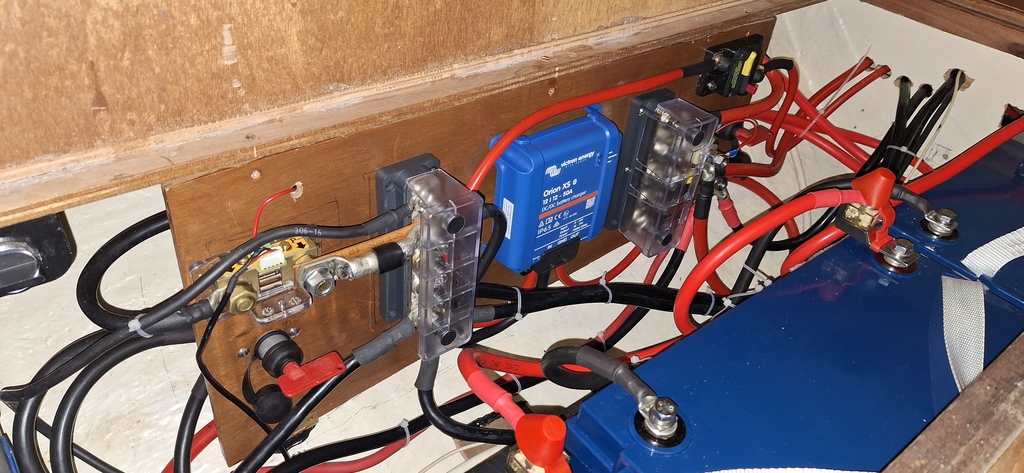

Pour la partie puissance voilà

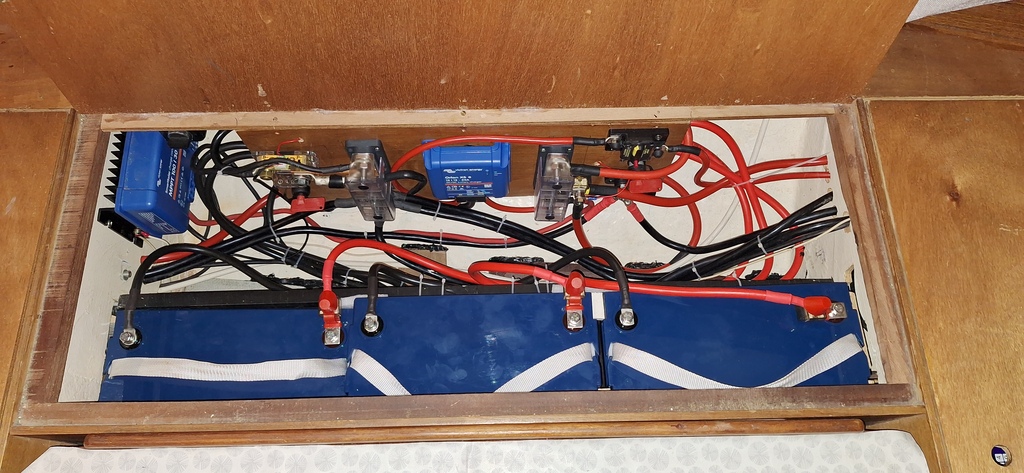

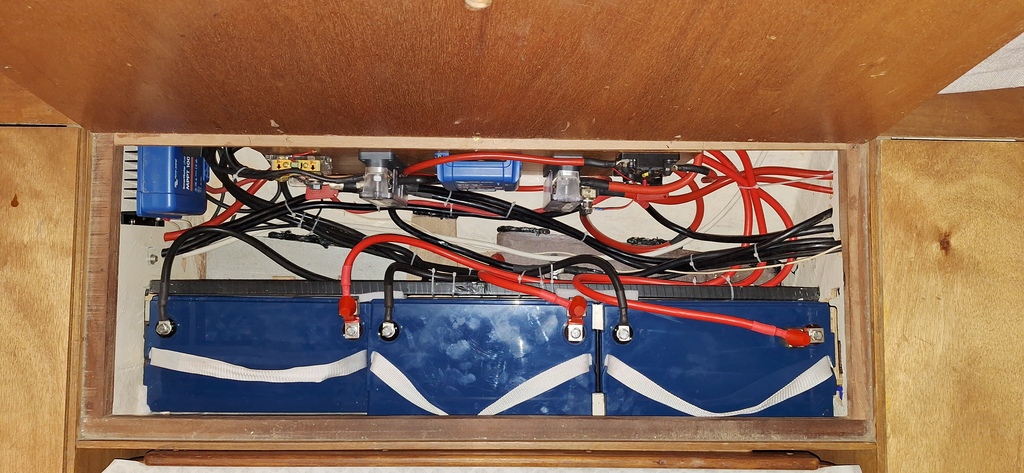

On a choisi le carré car les trois batteries étaient au plomb avant , 46kg chacune donc l'idée était de centrer les masses ...

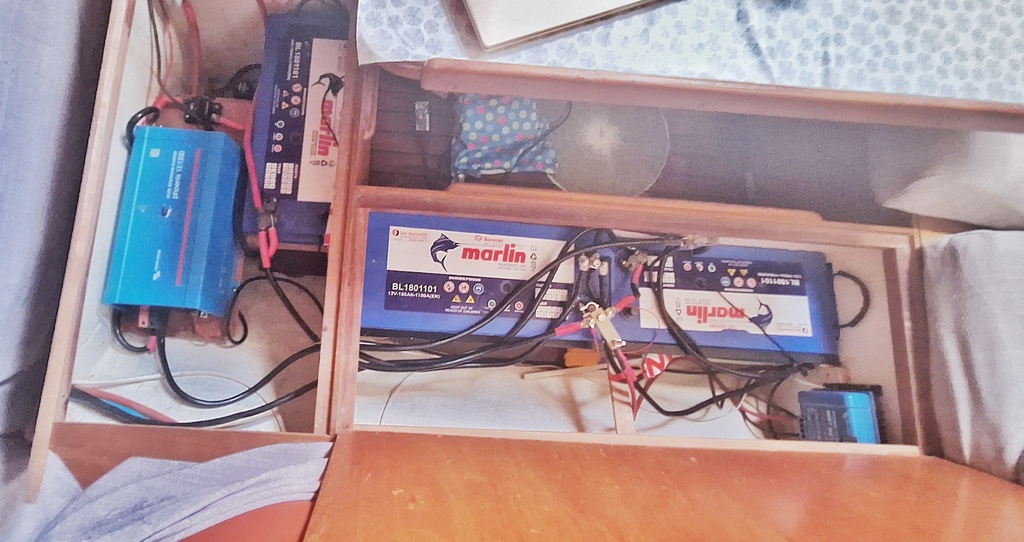

Et on voulait garder du stockage et l'accès facile a la trape moteur de la cabine bâbord... Ceci dit des bon amis ont installé leur Parc batterie là où tu le souhaites sans soucis , ... Faut juste les démonter si ils veulent acceder aa l'alternateur etc...

Tu trouveras ci dessous le PDF du plan de câblage de notre sunfizz, t'as du bol je l'ai terminé hier car on passe au lithium lundi prochain donc je voulais que tout soit propre...
Y'a juste un orion en plus par rapport a l'ancien cablage.. et le chargeur de quais qui va sur le guideau au lieu du service mais ça c'est provisoire. Si non tout était pareil au plomb.

Depuis longtemps je voulais faire ce plan car ça fait maintenant 4 ans que le bateau a eu son refit... Mais la faut pas faire de bêtises alors avoir un plan a suivre c'est toujours cool
J'espère que ça pourra t'aider
Ju

Ouah trop beau cette installation. Merci pour les photos et les explications. Mais la vache ça te mange un sacré volume de coffres ! Bravo en tous cas.
