Connection Navtex Furuno NX 300 D

Bonjour,

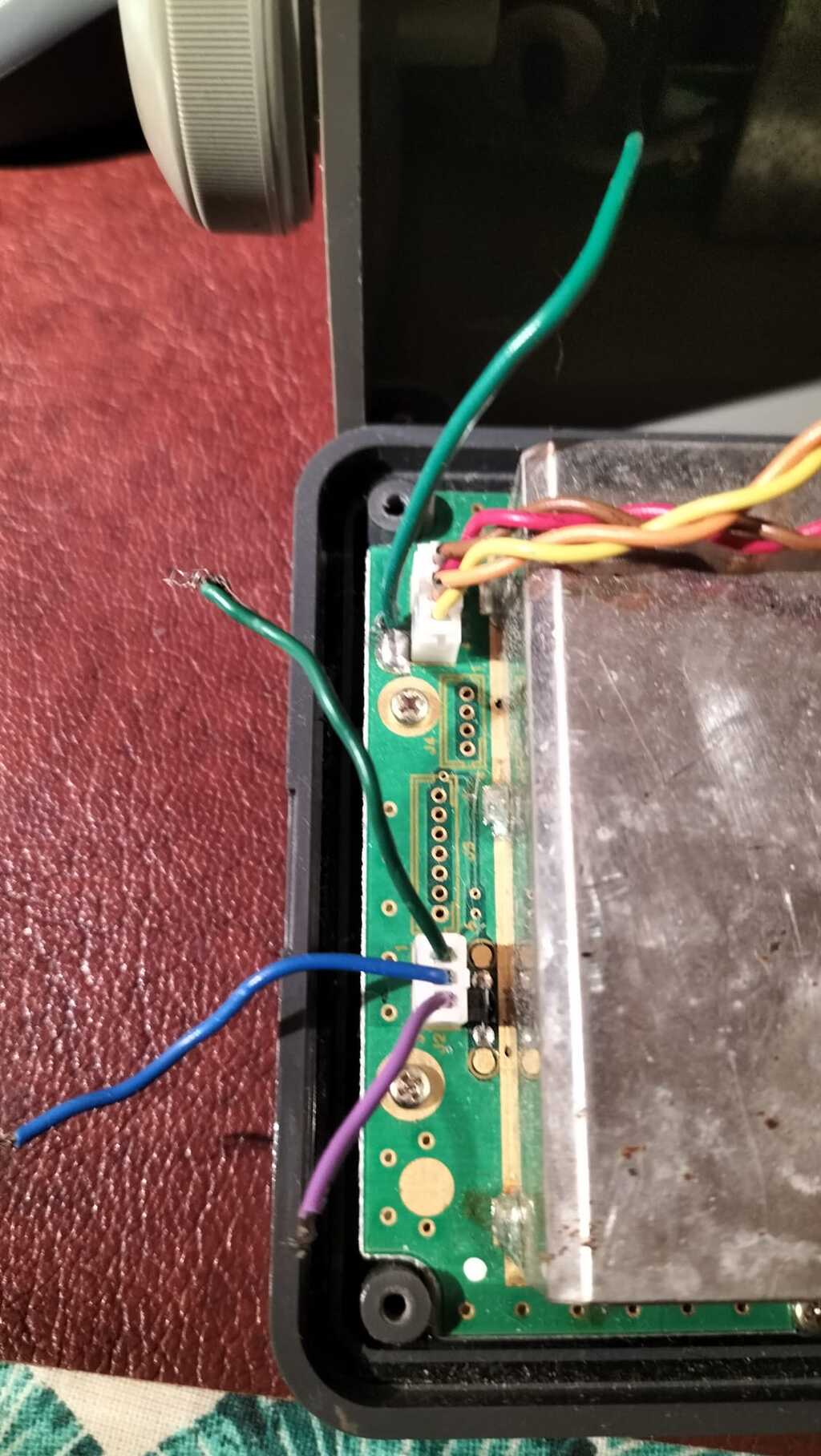

Un aimable voisin de ponton m'a donné un Navtex Furuno NX 300 D pro, en état incertain et sans la connectique. Pour savoir s'il fonctionne, il faut au moins que je puisse l'alimenter et - comme je suis nul - j'ai du mal à voir, dans ce bazar, où connecter le plus et le moins du 12 V (photo). J'ai mis la main sur un schéma mais ça ne m'avance pas beaucoup, les couleurs ne correspondent pas.
Si quelqu'un pouvait m'éclairer ? Merci.

#furuno#navtex

Pripas

Tous
Non lu

Le document dit + sur le fil rouge, -sur le noi... matelot@175231j

et où sont tes fils rouge et noir ? Lady_C1j

probable que le vert soit le positif, le bleu l... Lady_C1j

Bleu c est pour nmea. matelot@175231j

aucune couleur ne correspond, alors dire que le... Lady_C1j

Les couleurs de l'image tirée du manuel corresp... roberto20h

Merci. Je n'en sais donc pas beaucoup plus. Pripas17h

Doublon involontaire. Pripas17h

salut, j'ai bien dans ma database le manuel s... Quizas15h

Question déjà traitée : https://www.hisse-et-o... genavigue6h

Voilà voilà voilà Lady_C4h

matelot@17523

Le document dit + sur le fil rouge, -sur le noir...

Lady_C:et où sont tes fils rouge et noir ? ·le 25 oct. 13:26

Ajouter un commentaire

Lady_C

probable que le vert soit le positif, le bleu le négatif, et le rose le fg (à la masse ?).
il semble y avoir une diode de protection contre les inversions de polarité.

matelot@17523:Bleu c est pour nmea.·le 25 oct. 13:09

Lady_C:aucune couleur ne correspond, alors dire que le bleu est pour le nmea ... pour moi, les sorties RS232 sont les 4 fils du haut, et dont aucune couleur ne correspond au schéma.·le 25 oct. 13:24

Ajouter un commentaire

roberto

20h

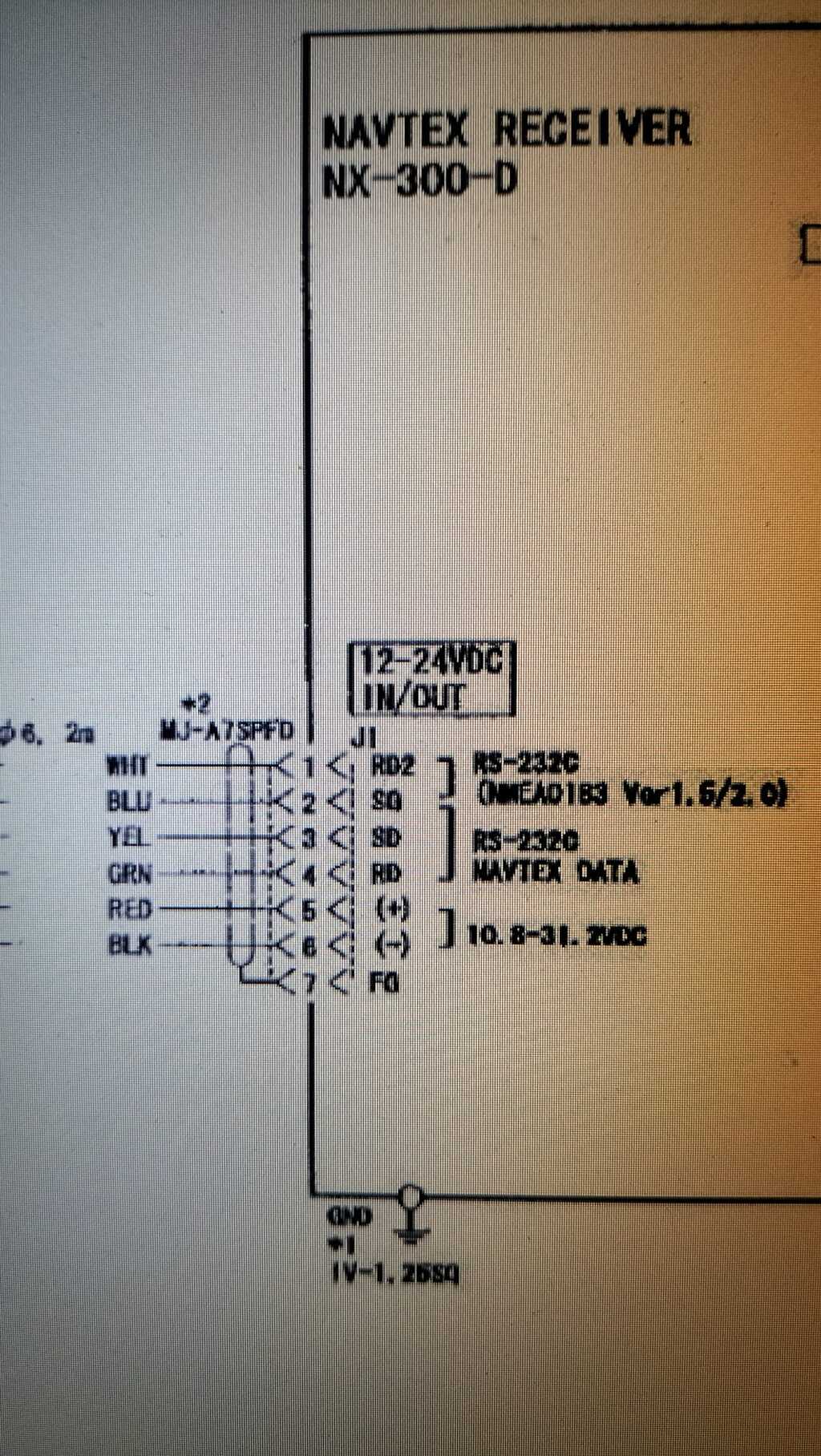

Les couleurs de l'image tirée du manuel correspondent à celles des fils du cable d'alimentation/data à l'exterieur, au délà du connecteur, elles sont correctes (j'ai le même appareil); les fils qu'on voit dans la photo sont internes, entre le connecteur et les circuits, on ne sait pas qui est relié à quoi.

Ajouter un commentaire

Pripas

17h

Merci. Je n'en sais donc pas beaucoup plus.

Ajouter un commentaire

Pripas

17h

Merci. Je n'en sais donc pas beaucoup plus.

Pripas:Doublon involontaire.·le 25 oct. 21:58

Ajouter un commentaire

Quizas

15h

salut,
j'ai bien dans ma database le manuel service du Samyung SNX300 Navtex Receiver
avec des schemas/diagrams
ça doit bien correspondre au modèle repatché par Furuno
mais ne comptez pas sur moi pour analyser des diagrams !
à voir ...
