Comment déposer la pompe à injection Yanmar 3GM 3GM30

Bonjour, je dois retirer la pompe à injection sur mon Yanmar, 3GM30

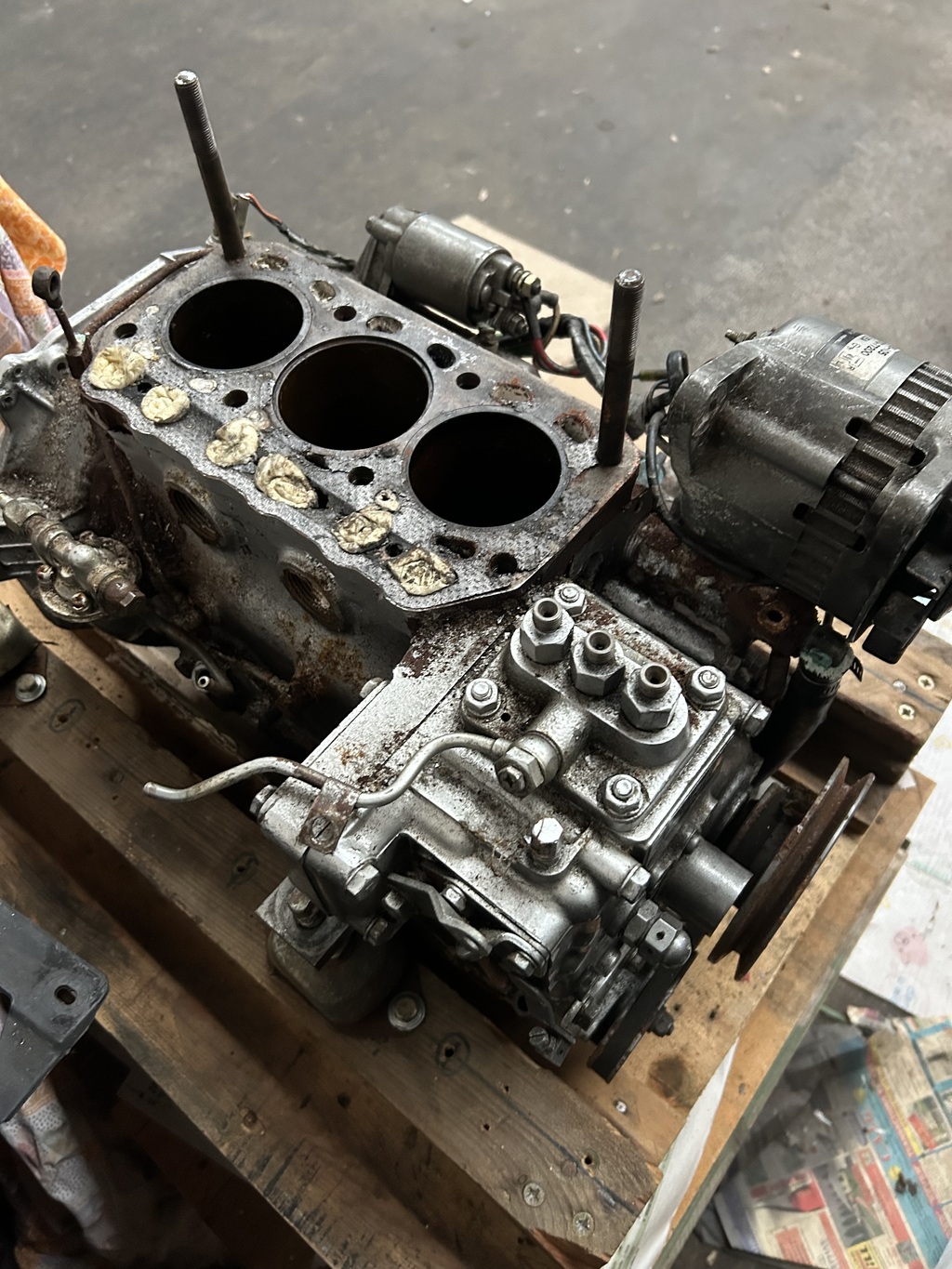

Le bloc moteur est maintenant nu, il reste le carter de distribution avec la pompe dessus, toutes les vis et écrous sont retirés, la pompe sort de 1 cm à peine et le carter. Recule de 2 cm à peine. Il semble que quelque chose empêche l’extraction de la pompe et du carter de distri.
Comment faire ? où est l’astuce ?
Merci par avance

L'équipage
#Mécanique
jeromef3jeromef3
30 nov. 2025
stelianstelian
30 nov. 2025

Bouger le levier des gaz pour que le "doigt" de la pompe à injection (voir schéma) puisse sortir !

plouc:Non, pas le levier des gaz, mais le levier "stop".·le 01 déc. 16:58
stelian:Ah oui tout à fait !·le 02 déc. 17:17
Ajouter un commentairePublier
jeromef3jeromef3
01 déc. 2025

Je vois une coulisse horizontale qui est sortie et empêche la pompe de sortir. Bien qu’elle est détachée du levier qui la commande, elle ne veut pas entrer dans la pompe et fait saillie.

jeromef3jeromef3
01 déc. 202501 déc. 2025

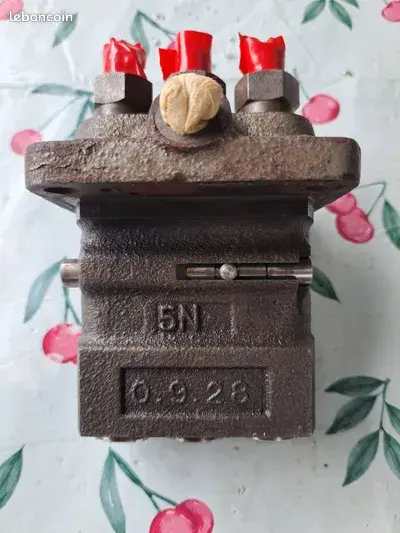

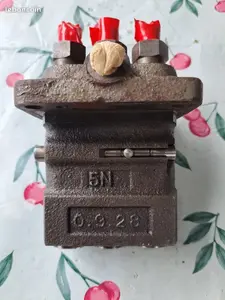

C’est cette coulisse horizontale qui est sortie d’un coté et empêche d’extraire la pompe, elle semble bloquée, que faire ?
C’est la commande d’accélération ?
(Évidemment ce n’est pas ma pompe en photo)

fxvt:Hello,
N'arriverais tu pas à la recentrer en glissant un fil de fer pour la faire coulisser. Elle reprendrait une position plus favorable pour sortir la pompe. En général, cette glissière coulisse sans effort. Quand elle est grippée, c'est mauvais signe. J''espère que suite à tes essais pour extraire la pompe cette glissière n'est pas faussée.
Sinon, oui, c'est la commande des gaz.
Amicalement.FX·le 02 déc. 16:09
jeromef3:Merci !·le 04 déc. 09:38
Ajouter un commentairePublier
LeMokoLeMoko
03 déc. 2025

Bonjour Jeromef

La coulisse horizontale c'est la crémaillère en lien avec une fourchette de commande reprise sur un pignon avec masselotte l'ensemble servant à la régulation.

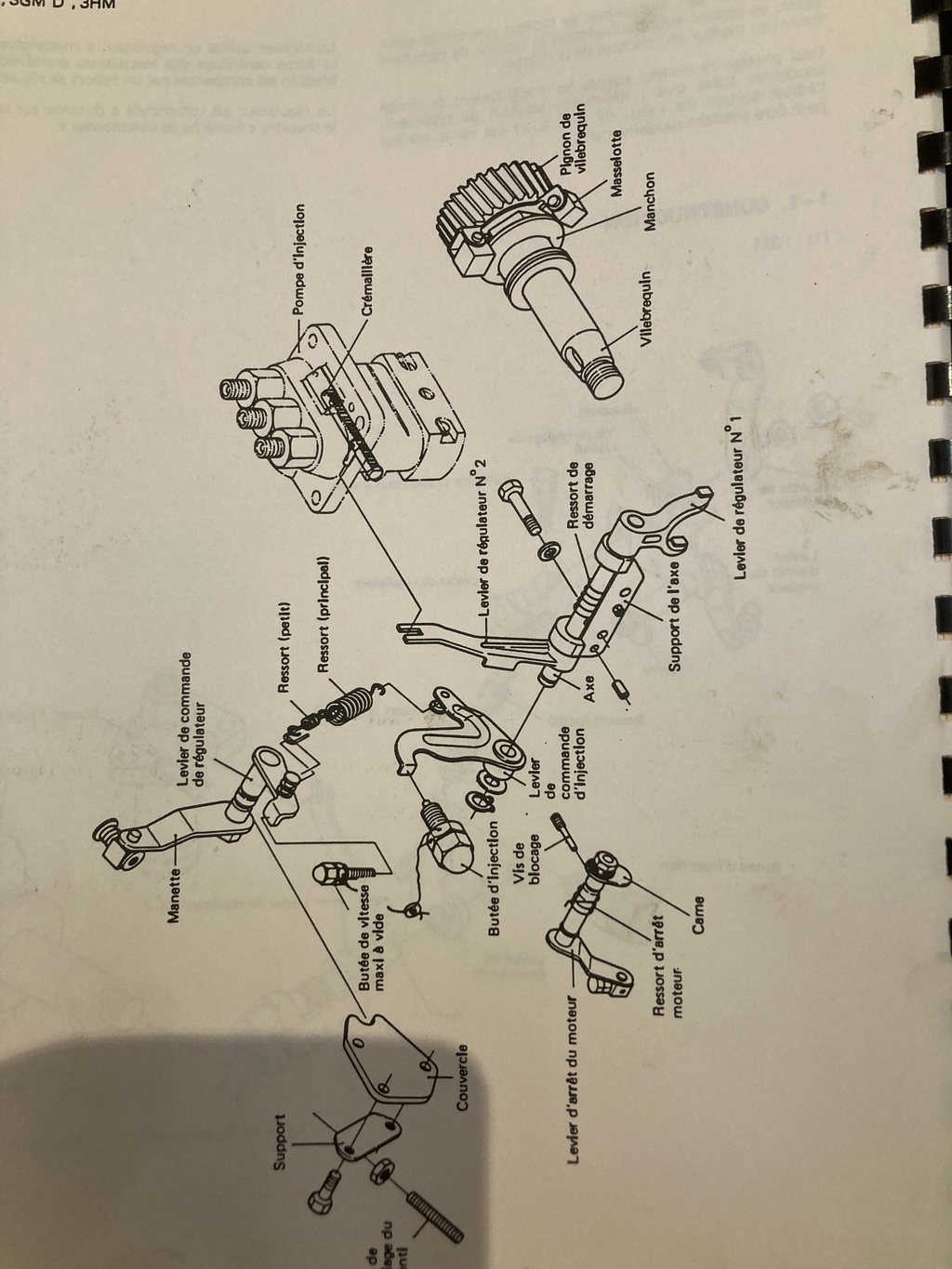

Voir le schema joint tu comprendras les interactions

Le Moko

jeromef3:Merci LeMoko·le 04 déc. 09:59
Ajouter un commentairePublier
LeMokoLeMoko
04 déc. 2025

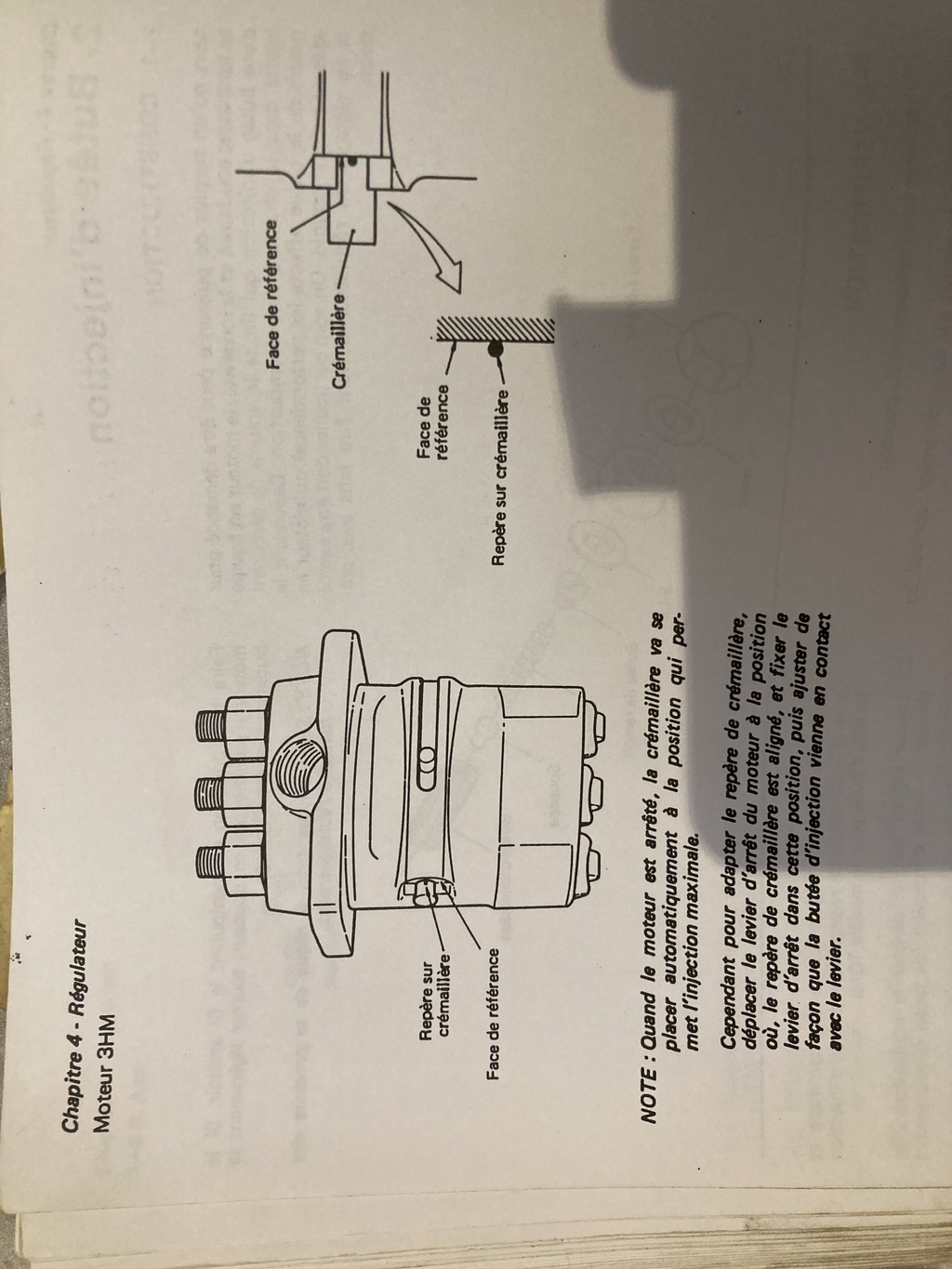

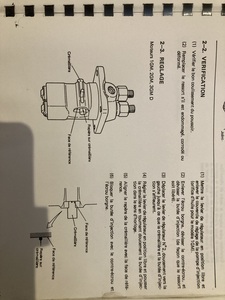

Un peu de complement

Le Moko

jeromef3:Un peu de compliments, merci d’avoir sorti le manuel de réparations ·le 04 déc. 11:25
LeMoko:Merci, j'ai regardé dans le manuel pas plus d'explications pour le démontage.·le 04 déc. 11:30
Ajouter un commentairePublier
LeMokoLeMoko
04 déc. 2025

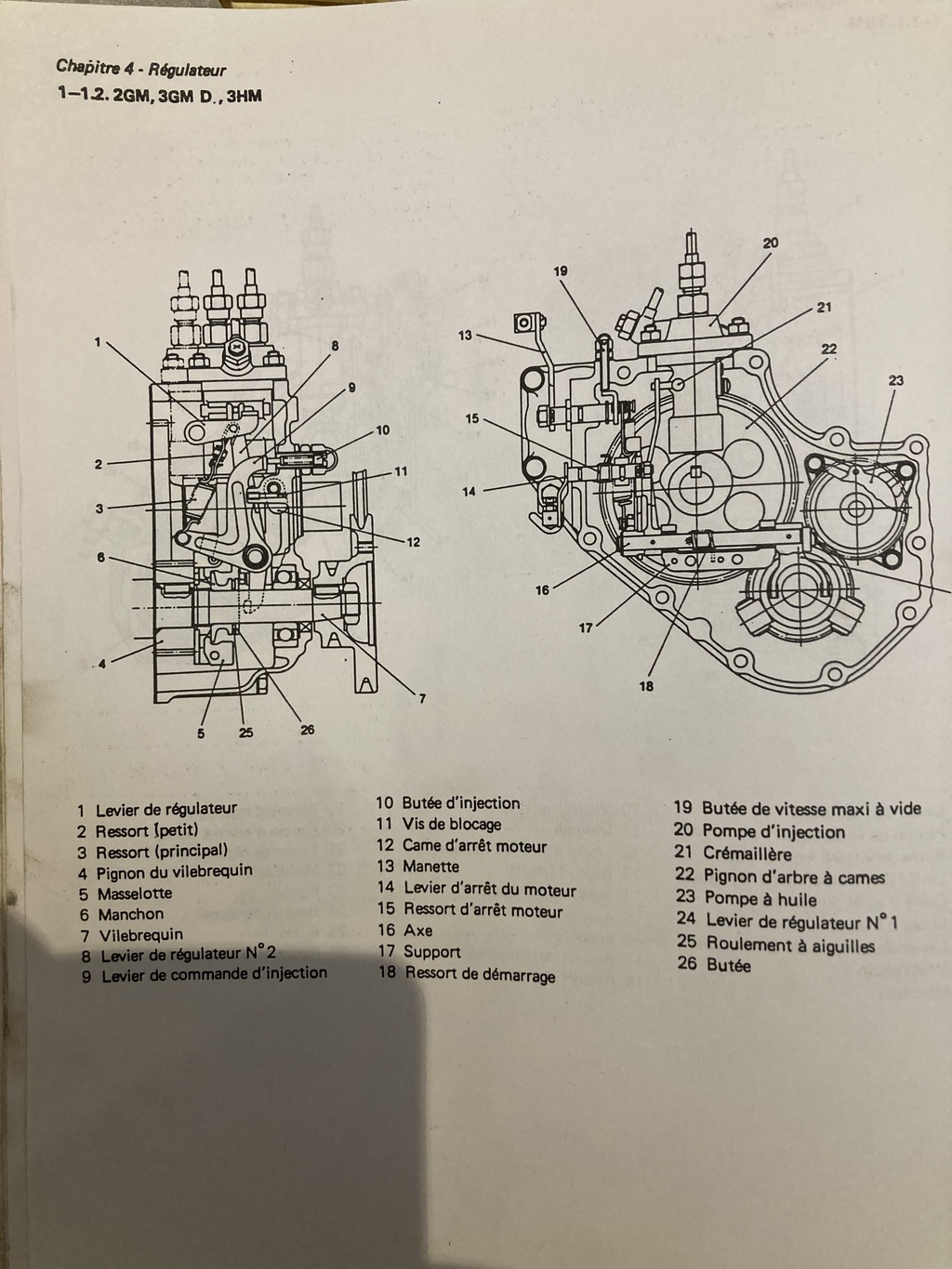

Suite et fin

Le Moko

jeromef3:Merci, ces planches m’aident. Le moteur a été arrêté suite à un blocage du premier piston proche de la pipe d’échappement. Il n’y avait pas de problème avec la pompe à injection, elle était mieux que neuve. Je vais donc essayer de débloquer ce tiroir nommé « crémaillère »Merci beaucoup·le 04 déc. 09:39
LeMoko:Le plus simple après extractions de la poulie c'est peut être de démonter le "carter". ·le 04 déc. 09:59
jeromef3:J’ai essayé de sortir le carter. Il sort de 2 cm, oui 20 mm, mais quelque chose l’arrête. ·le 04 déc. 11:25
Ajouter un commentairePublier
